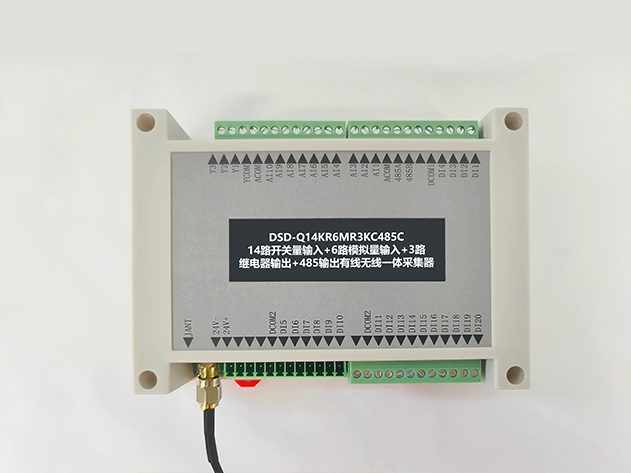

產品名稱	PLC無線通訊終端 14路開關量輸入+6路模擬量輸入+3路繼電器輸出+485輸出有線無線一體采集器
產品型號	DSD-Q14KR6MR3KC485C
品牌	帝世達/DSDA

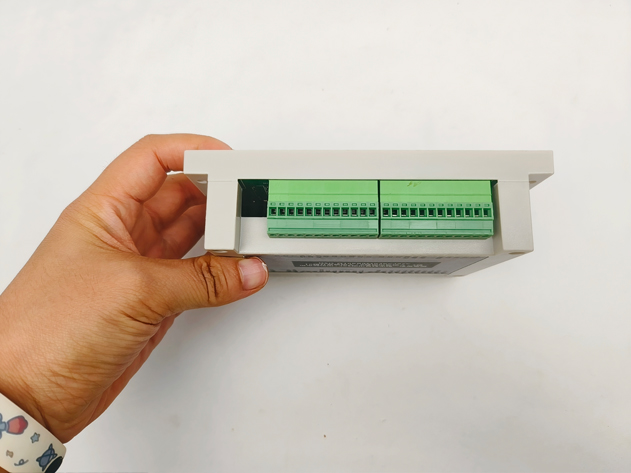

尺寸	145*90*40mm

采集器

接收器

20路繼電器+10路0-10V+數據接口（RS485、RS232、CAN總線、DP-Profibus、網口）接收器輸出

產品詳細介紹

符合MODBUS RTU協議，支持組態軟件無線組網 、溫度壓力流量無線測量，無線傳輸距離方圓3公里！

無線IO，無線開關量Modbus RTU，無線數字量采集器，無線開關量發射器，無線控制繼電器。
4~20mA無線變送器，無線模擬量傳輸器，無線模擬信號采集器，無線壓力轉發器 ，模擬量無線傳輸

關 鍵 特 性

1、支持14路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持6路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。

訂貨時，確定好需要幾路輸入，由廠家設置好再出廠。

2、采用RS485通訊接口。內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；

支持無線信號回傳，特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

3、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。

開關量輸入接線：開關量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14，開關地接入DCOM。

4、空曠環境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。

主要優勢

◆ 不用插卡，無運行費用，不用編寫程序，可以直接連接傳感器或4～20mA變送器，實現點對點模擬量信號的無線傳輸；

◆ 信號傳輸距離遠，可以穿過障礙，繞過阻擋物，無線信號傳輸距離達到3~5公里以上；

◆ 不用挖溝布線，可以縮短施工時間10倍。3公里的無線通信設備安裝調試只需要2個小時搞定，4路4~20mA模擬量信號同時傳輸；

◆ 維護方便，在石油鉆井、恒壓供水、污水處理廠、變電站及鋼鐵廠等惡劣工況連續應用八年以上。
